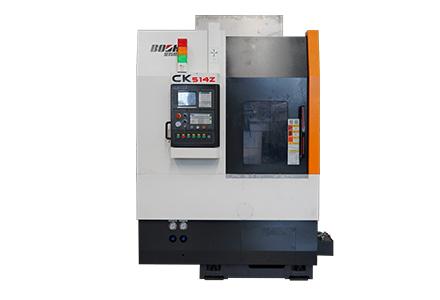

CK514系列机床是接纳线性转动导轨的数控立式车床 ，该系列机床包括CK514H/CK514Z ，配以FANUC 0i-TF（1）数控系统和6工位刀架 ，相宜加工中小型盘、盖类零件 ，机床接纳立式结构 ，装夹工件利便 ，占地面积小 。
CK514Z是CK514H的镜像机床 ，可以与CK514H组成双胞胎加工单位 ，也可以单独使用 。
产品特点：
1）高强度铸铁底座、立柱 ，有优异的稳固性和抗震性能 。
2）立式结构 ，装夹工件利便 ，占地面积小 。
3）疏散式冷却水箱 ，便于洗濯 。

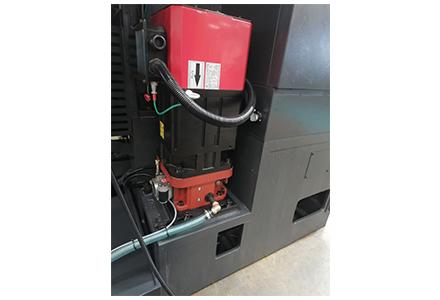

4）大功率交流主轴电机 ，即可输出大扭矩 ，又可高速运转 ，知足差别加工需要 。

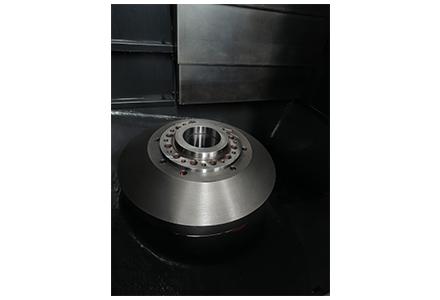

5）细密、高刚度弹筒式主轴结构 ，主轴接纳入口高级润滑脂润滑 ，全关闭 ，免维护 。
6）床鞍、立柱导轨接纳超重负荷直线转动导轨 。

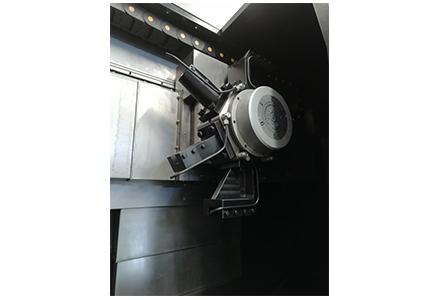

7）配备6工位立式电动刀架 ，刚性高、换刀迅速、可靠 。
8）X/Z轴接纳高精度滚珠丝杠和丝杠专用轴承 ，精度坚持性好 。
9）整体式全关闭防护 ，环保清洁 。
适用行业：
适用于汽车、电子、模具、通讯、医疗器械、仪器仪表等行业 。
|
项目 |
单位 |
CK514H |
CK514Z |
|
|
加工规模 |
最大回转直径 |
mm |
Φ650 |
Φ650 |
|
过床鞍最大回转直径 |
mm |
Φ650 |
Φ650 |
|
|
最大切削直径 |
mm |
Φ450 |
Φ450 |
|
|
最大切削高度 |
mm |
420 |
420 |
|
|
主轴 |
卡盘尺寸 |
mm |
Φ305 |
Φ305 |
|
主轴头型式 |
GB/T5900.1 |
A2-8 |
A2-8 |
|
|
主轴转速规模 |
r/min |
30-3000 |
30-3000 |
|
|
主轴电机功率 |
Kw |
18.5/22 |
18.5/22 |
|
|
床鞍 |
快速移动速率 |
m/min |
X轴：12 Z轴：16 |
X轴：12 Z轴：16 |
|
X/Z轴行程 |
mm |
X轴：450 Z轴：550 |
X轴：450 Z轴：550 |
|
|
刀架 |
刀位数 |
|
6 |
6 |
|
刀具装夹尺寸 车削/镗孔 |
mm |
32X32/Φ50 |
32X32/Φ50 |
|
|
其他 |
电源 |
kVA |
50 |
50 |
|
机床体积 长×宽×高：不含排屑器 |
mm |
2400X1880X2850 |
2400X1880X2850 |
|
|
机床重量 |
kg |
6000 |
6000 |
|
注：上表为标准设置时的参数 ，选择其他设置时参数有转变 。
